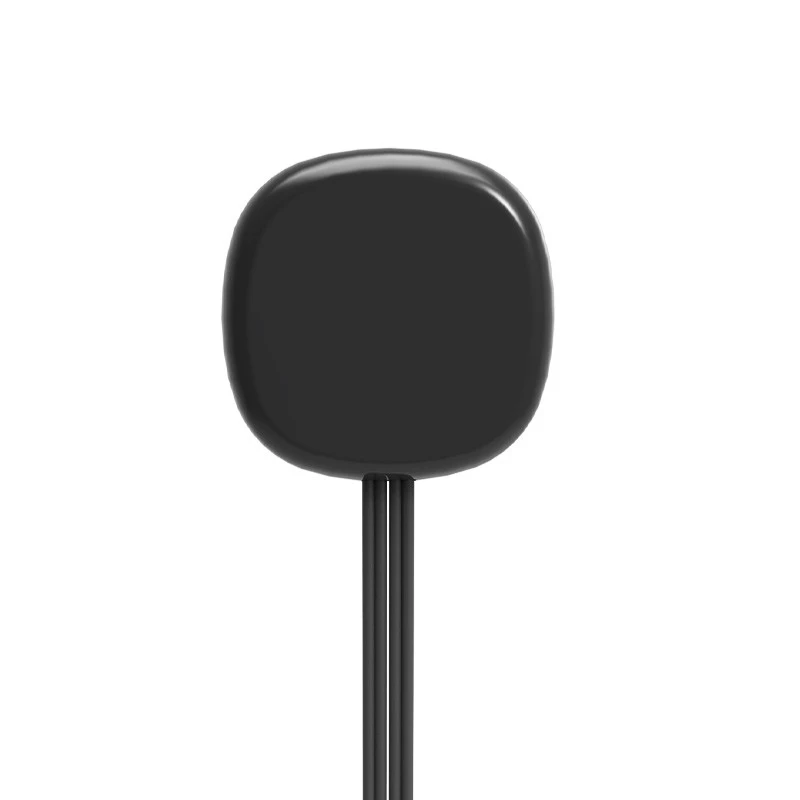

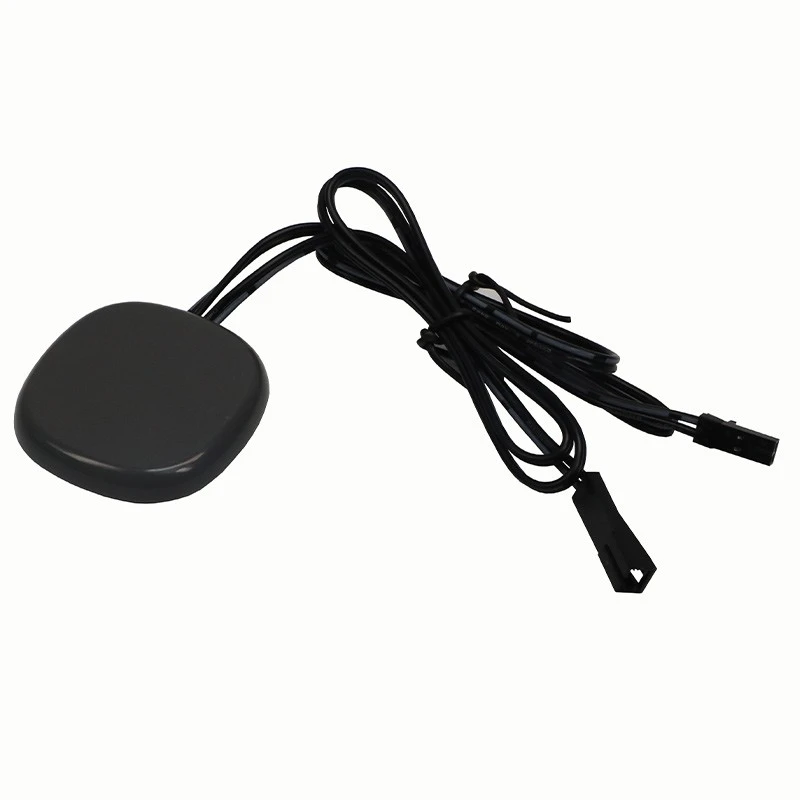

L'interruptor de sensor tàctil regulable ocult és un interruptor de sensor tàctil regulable ocult dissenyat per instal·lar-se darrere de panells de fusta, mobles i mobles d'interior. Una pressió breu alterna l'alimentació amb transicions de llum graduals, mentre que una pressió llarga permet una regulació continuada per a un ajustament precís del-nivell de llum.
Paràmetres
|
Mode de control |
Control separat |
|
Tensió d'entrada/sortida |
DC 12-24V |
|
Cable d'alimentació |
1.5m |
|
Carregueu l'alimentació del LED |
12 V Menor o igual a 60 W/24 V Menor o igual a 60 W |
|
Mida del sensor |
48 mm * 48 mm * 6 mm |
|
Funció |
Premeu breument per controlar la llum per il·luminar o atenuar gradualment; premeu llargament per a una regulació continuada |
|
Certificació |
CE, RoHS |
|
Garantia |
3 Anys |
|
Nom de marca |
Lampow |
|
Model |
LP-9030 |

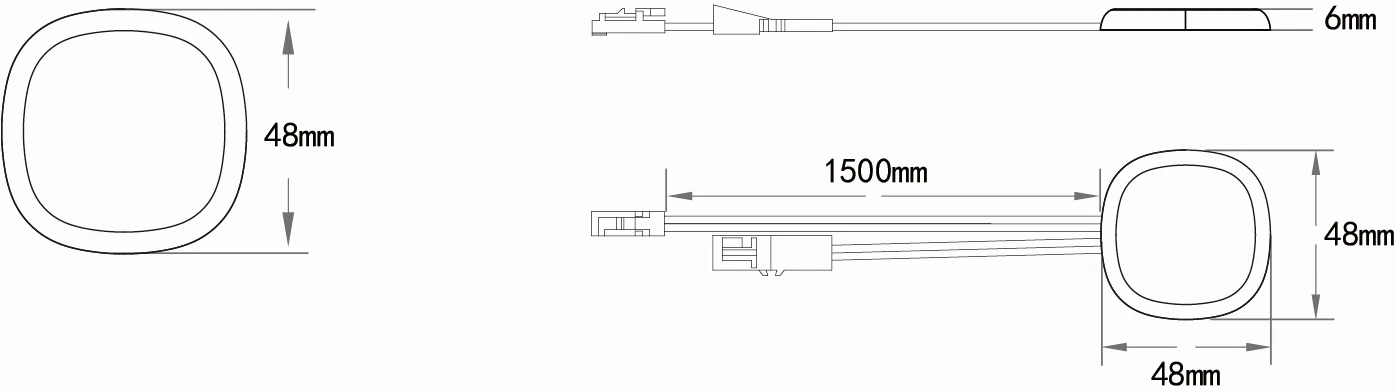

Mida

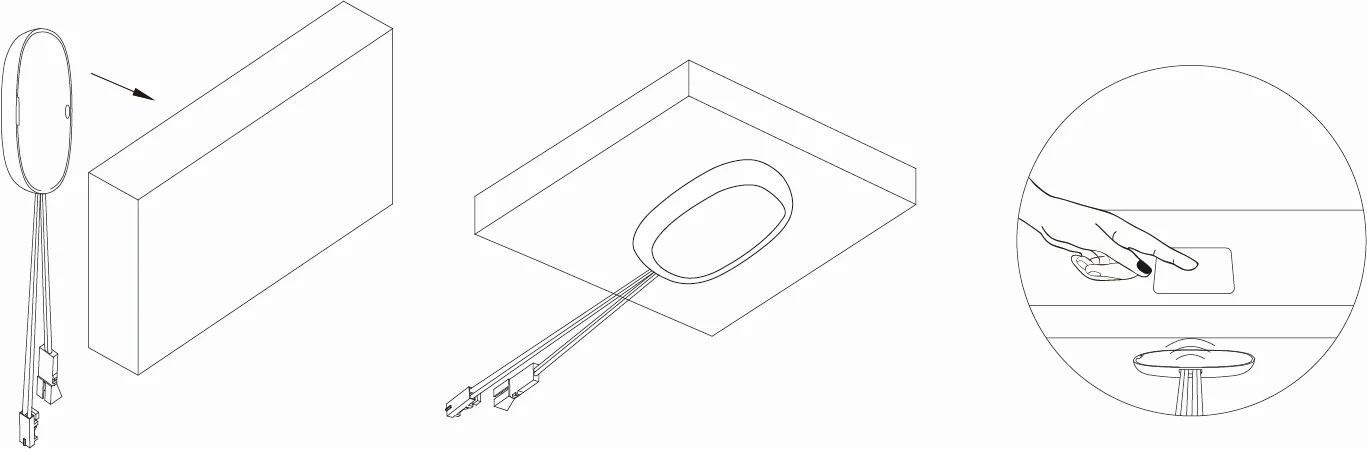

Instal·lació

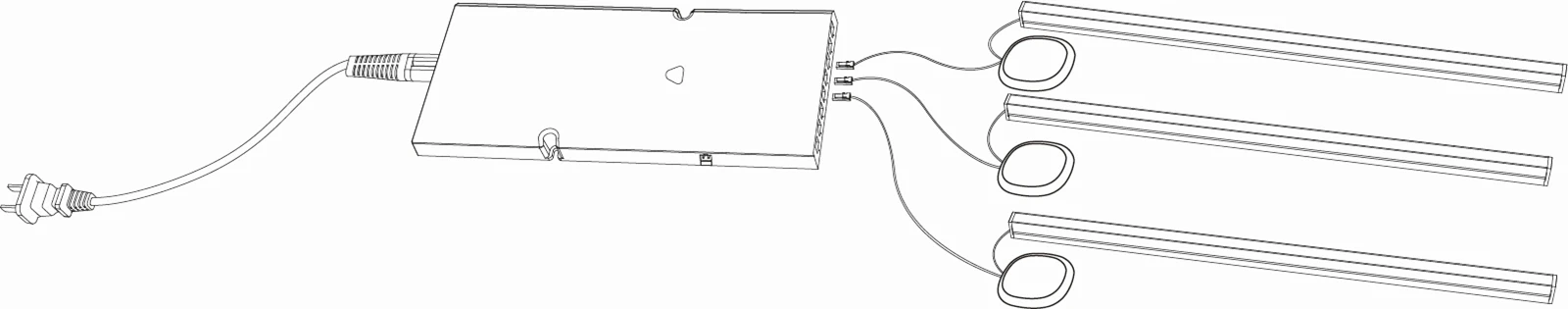

Diagrama de cablejat

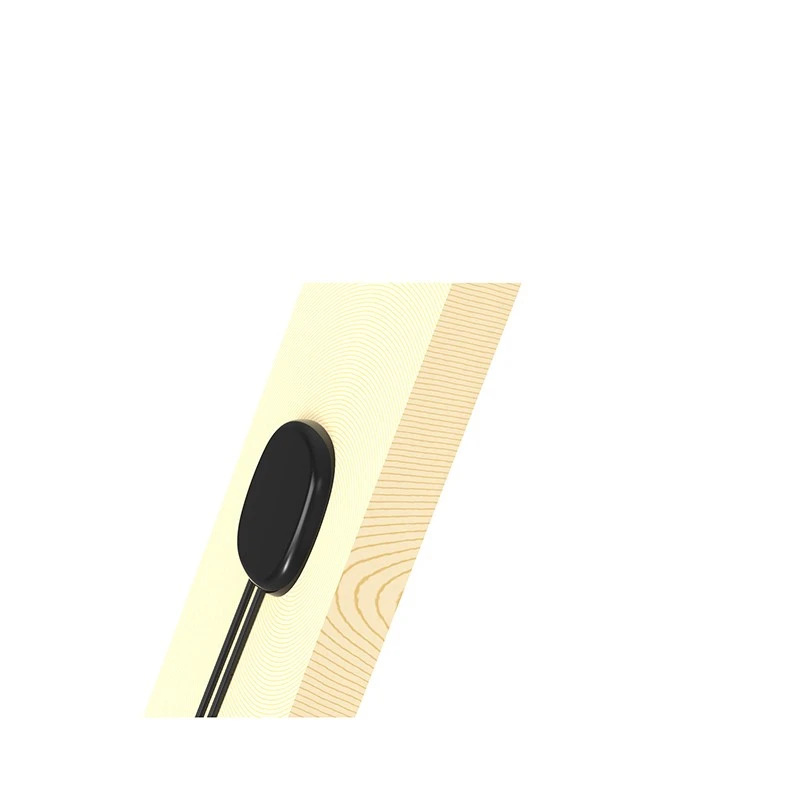

Instal·lació oculta i compatibilitat amb panells
Muntatge en panell amagat:S'instal·la darrere de materials no-metàl·lics (fusta, acrílic o panells compostos) sense deixar maquinari exposat a la superfície dels mobles.
Habitatge compacte:Les dimensions de 48 × 48 × 6 mm permeten el muntatge de butxaca encastat o poc profund-en espais reduïts darrere dels panells de l'armari.
Compatibilitat del substrat:Detecta el tacte mitjançant panells no-conductors (no requereix làmines metàl·liques ni laminats metàl·lics a la zona del sensor).

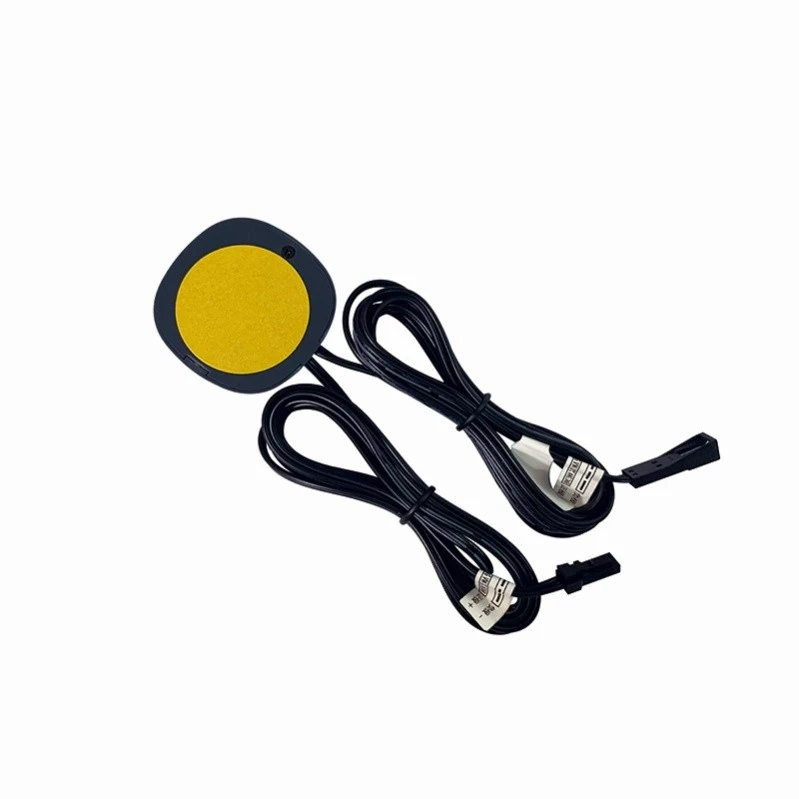

Fixació de la superfície posterior:El perfil pla admet el muntatge mitjançant cinta adhesiva de doble-alta-adhesió o suports de retenció mecànics.
Especificacions elèctriques i capacitat de càrrega
Potència total de fins a 60 W (5 A a 12 V / 2,5 A a 24 V).
Ve amb un cable estàndard d'1,5 m per a l'encaminament intern dels cables de l'armari.
Compatible amb tires LED d'un sol-color, perfils lineals i llums de disc impulsats per fonts d'alimentació de voltatge constant-.
Compatibilitat amb controladors LED i atenuació
Coincidència de la font d'alimentació:Requereix un controlador de LED de voltatge constant-CC regulat de 12V o 24V de CC. Assegureu-vos que la tensió nominal del controlador coincideix amb la càrrega del LED connectat.
Compatibilitat de l'aparell:Funciona amb tires flexibles de LED d'un sol-color, perfils lineals rígids d'alumini i llums de disc encastat.
Mecanisme d'atenuació PWM:Utilitza el control del senyal PWM (modulació de pols-ample) per a un ajust continu de la brillantor-sense parpelleig durant-operacions de premsa llarga.
Prova del sistema:L'estabilitat de la regulació depèn de la qualitat del controlador; La compatibilitat s'ha de validar amb el vostre model de controlador específic durant l'avaluació inicial de la mostra.
Rendiment operatiu
Canvi-d'estat sòlid:
Sense peces mecàniques mòbils, evitant el desgast del funcionament diari d'alta-freqüència.
Ús de mobles tancats:
Perfil de dissipació tèrmica dissenyat per a ús integrat dins d'armaris, vitrines i mobles de cuina.
Classificació interior:
Apte per a aplicacions en interiors secs. Manteniu allunyat del contacte directe amb l'aigua o de les zones humides-d'alta humitat.
OEM/ODM i personalització del producte
Cable i arnès:Longituds de cable personalitzades i opcions de revestiment exterior basades en rutes de muntatge de l'armari.
Connectors de terminals:Connectors-preinstal·lats disponibles (p. ex., JST, DuPont o DuPont mini-ajust) que coincideixen amb la configuració del controlador.
Marca i embalatge:Marcatge làser personalitzat, etiquetes de productes i embalatge de cartró mestre personalitzat.
Variants d'habitatge:Colors personalitzats de la carcassa i configuracions de clips de muntatge disponibles per a la producció de grans-volums.
Proves i mostres
Inspecció de qualitat:
Cada sensor se sotmet a una commutació funcional, comprovacions del rang d'atenuació i verificació de l'estabilitat de la tensió abans de l'embalatge.
Avaluació de la mostra:
Hi ha mostres d'avaluació disponibles per comprovar la sensibilitat tàctil amb els materials i els controladors específics del vostre panell.

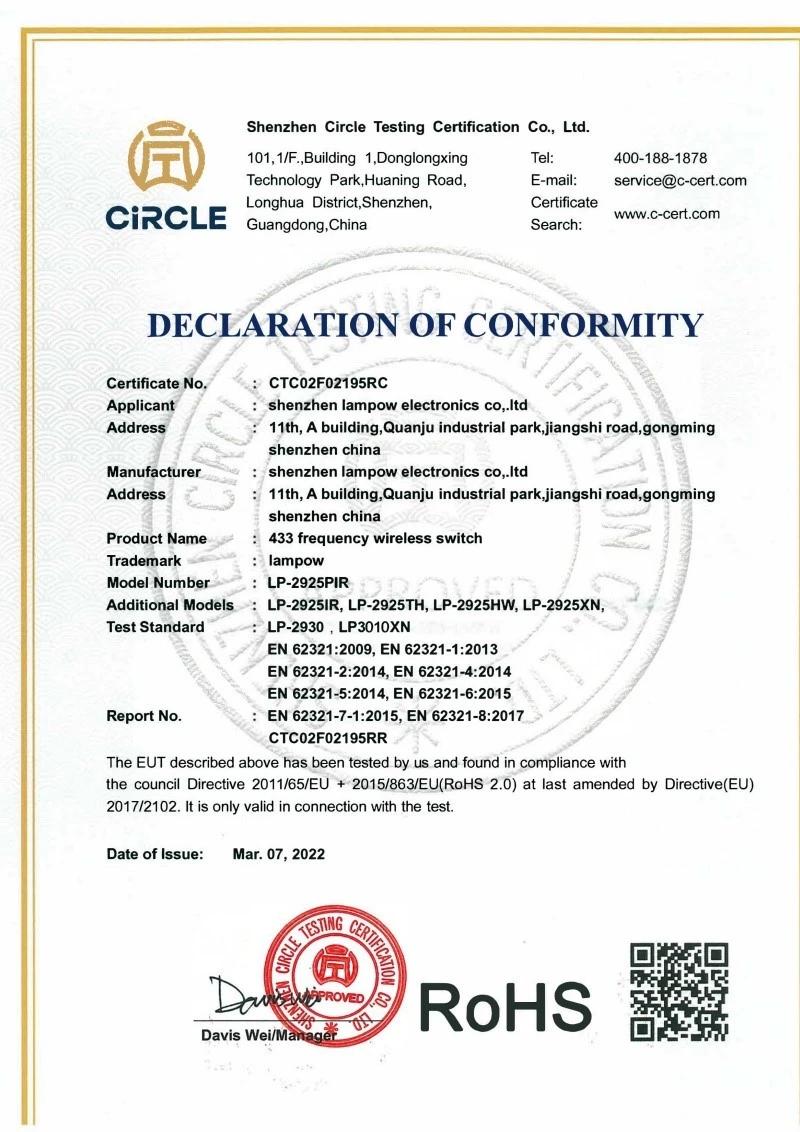

Certificacions i compliment
Normes reguladores:Marcat CE-i compleix amb les directives de baix-tensió i EMC de la UE.
Compliment mediambiental:Matèries primeres i components certificats-RoHS.
Auditoria de fàbrica:Fabricat sota un sistema de gestió de qualitat certificat ISO 9001. Informes de proves disponibles per a l'auditoria de compliment del client.
Preguntes freqüents
P: Quin és el rang de gruix recomanat del panell per a una detecció tàctil fiable?
R: El sensor està calibrat per a panells d'entre 8 mm i 18 mm de gruix, amb la sensibilitat ajustada a la fàbrica en funció de la densitat específica del substrat i el recobriment superficial enviat per a l'avaluació.
P: Quin és el MOQ i el temps de lliurament de la mostra abans de comprometre's amb la producció a granel?
R: Les mostres d'avaluació de pagament s'envien en un termini de 3-5 dies laborables i el MOQ estàndard comença a partir de 500 unitats, amb lots més petits organitzats cas-cas per cas per a proves d'enginyeria.
P: Quin és el termini de producció estàndard i les condicions de pagament per a les comandes a granel?
R: La producció en massa s'envia en un termini de 15 a 20 dies hàbils després de l'aprovació de la mostra, sota els termes estàndard de T/T de dipòsit del 30% i saldo del 70% abans de l'enviament.
P: Quina cobertura de garantia s'aplica a aquest commutador?
R: Oferim una garantia del fabricant de 3-anys contra defectes del sensor i dels circuits d'atenuació, amb les unitats DOA informades en un termini de 30 dies substituïdes sense cap cost de transport.
P: L'acumulació de pols o condensació a la superfície del panell provoca errors d'activació o atenuació falsos?
R: La pols lleugera no afecta la resposta capacitiva, però la condensació que es forma directament sobre la zona del sensor pot provocar ocasionalment falsos disparadors.
P: Aquest interruptor pot atenuar els-controladors LED= de tercers?
R: Funciona amb qualsevol controlador de voltatge constant-regulat de 12 V/24 V CC, independentment de la marca.
P: Què passa si la tensió nominal del controlador connectat no coincideix amb la tensió de funcionament de l'interruptor?
R: La discrepància de voltatge entre el controlador i l'interruptor no està protegida internament, de manera que l'ús d'un controlador de 24 V amb un sistema configurat de 12 V- pot danyar l'interruptor o els LED connectats.
